活性氧化鋁是用天然氧化鋁的水合物在 400-600℃的溫度下灼燒而成的白色顆粒狀多孑L吸附劑。因天然氧化鋁的水合物經(jīng)不同溫度熱處理后得到的 8 種亞穩(wěn)態(tài)氧化鋁中，y-Al2 03 和 IrAl2 03 的化學(xué)活性最高，所以把這兩種亞穩(wěn)態(tài)氧化鋁稱為活性氧化鋁。它們具有較大的比表面積，對(duì)氟、磷等有較大的選擇吸附性。大量使用的無機(jī)化工產(chǎn)品之一。由于其具有多孔結(jié)構(gòu)，高比表面積且處于不穩(wěn)定的過渡態(tài)，因而具有較大的活性。在石油化工、化肥工業(yè)中，廣泛用作催化劑、催化劑載體。活性氧化鋁又具有吸附特性，因而用作氣體和液體的干燥劑、氣體凈化的吸附劑、飲水除氟劑、工業(yè)污水的顏色和氣味消除劑等。

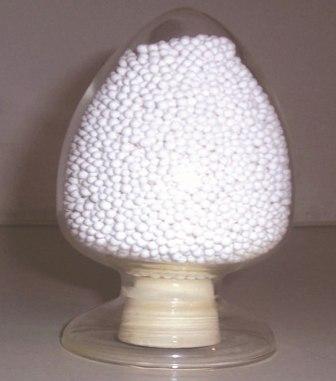

 活性氧化鋁球生產(chǎn)方法，涉及化學(xué)品氧化鋁生產(chǎn)工藝，該方法以氫氧化鋁為原料經(jīng)粉碎、快速脫水、制粒、水化、活化焙燒、篩分包裝等工序，主要的技術(shù)特點(diǎn)是，在上述快速脫水工序，閃速焙燒爐的入口溫度為850－950℃，其出口溫度控制在430－490℃，在制粒工序所用粘結(jié)劑的配方為100份水、8－12份碳酸氫銨、6－10份碳酸鈉、40－60份ρ氧化鋁，在料球的水化工序，料球水化處理后再用蒸氣水化，溫度為90－100℃，時(shí)間4－6小時(shí)，所述活化焙燒工序，其焙燒溫度為390－430℃，焙燒時(shí)間30－40分鐘。采用本發(fā)明工藝方法制出的活性氧化鋁球，其比表面達(dá)280ml+（2）/g以上，廣泛應(yīng)用于石油化學(xué)工業(yè)，特別在凈化乙烯、丁烯等化工原料時(shí)吸附凈化效果很好，同時(shí)能有效防止丁烯單體發(fā)生異構(gòu)化反應(yīng)。當(dāng)今得到的主要的工業(yè)活性氧化鋁產(chǎn)品都是靠快速脫水法生產(chǎn)的。
  我公司產(chǎn)品工藝與國(guó)內(nèi)所采用的中和法、醇鋁法相比流程短，省去了酸堿原料，減少了投資費(fèi)用，降低成本費(fèi)用約兩倍；除快脫裝置外，均屬一般單元操作，無三廢產(chǎn)生，不污染環(huán)境；生產(chǎn)的產(chǎn)品機(jī)械強(qiáng)度好，耐水、耐熱性能好.華瑞活性氧化鋁廠家祝您一帆風(fēng)順。
